LiDAR (Light Detection and Ranging)

Oleh : Tike Aprillia, S.T dan Rabby Awalludin, S.T

LiDAR atau juga dikenal sebagai LADAR adalah akronim untuk light detection and ranging. LiDAR adalah teknologi yang menerapkan sistem penginderaan jauh sensor aktif untuk menentukan jarak dengan menembakkan sinar laser yang dipasang pada wahana pesawat. Jarak didapatkan dengan menghitung waktu antara ditembakkannya sinar laser dari sensor sampai diterima kembali oleh sensor.

Teknologi light detection and ranging (LiDAR) saat ini telah banyak dikembangkan. Output LiDAR berupa data tiga dimensi (3D) dengan akurasi yang cukup tinggi dan pengambilan data yang lebih cepat menjadikan teknologi ini mulai banyak diaplikasikan dalam berbagai bidang. Sehingga, teknologi ini dapat digunakan sebagai alternatif dari teknologi pemetaan secara konvensional (pemetaan terestris).

Pada area pengukuran yang luas, LiDAR akan sangat efisien digunakan dibandingkan dengan metode pemetaan konvensional. Hal ini karena waktu pengambilan dan pemrosesan data dapat dilakukan lebih cepat. Selain itu output LiDAR sudah dalam bentuk digital, sehingga tidak perlu dilakukan proses digitalisasi.

Pada perkembangan awalnya, LiDAR dibawa oleh wahana pesawat udara atau disebut dengan Airborne LiDAR. Namun karena biaya sewa pesawat cukup mahal, maka dikembangkanlah wahana pesawat tanpa awak yang dapat membawa sensor LiDAR. Pesawat tanpa awak ini dikenal juga sebagai Unmanned Aerial Vehicle (UAV). Dimana wahana yang dimaksud dapat terbang sesuai dengan perencanaan terbang (autopilot) dan dapat melakukan pengambilan data LiDAR. Berikut beberapa contoh UAV dan sensor yang digunakan untuk survei LiDAR:

Gambar 1. Sensor LiAir 220

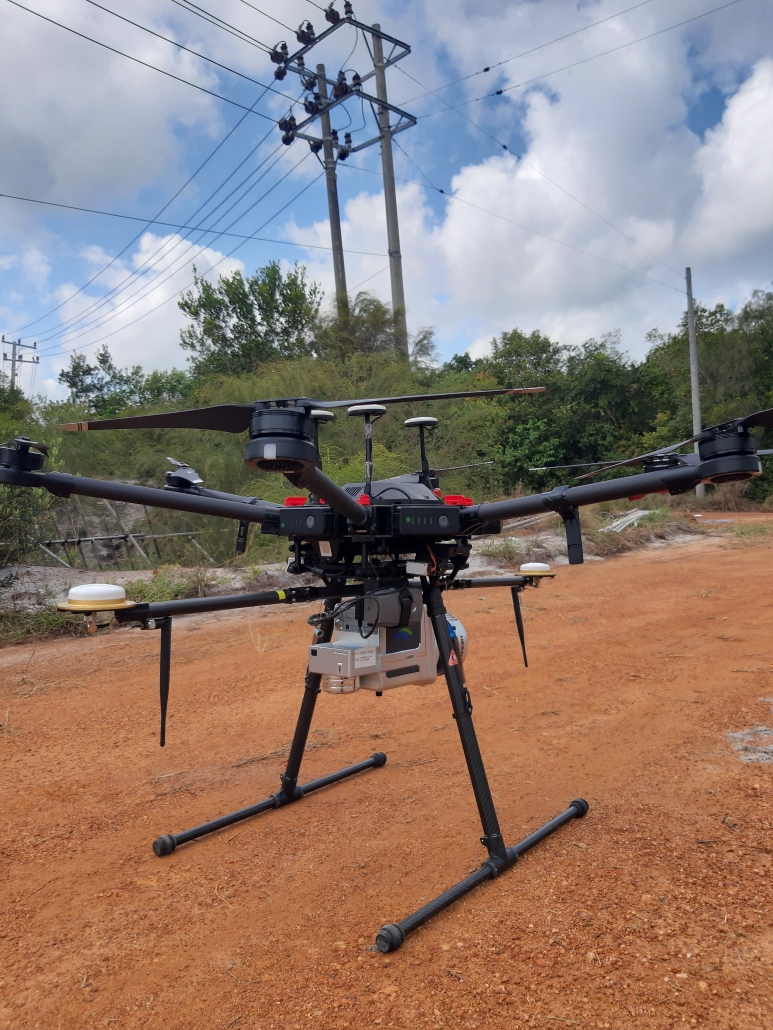

Gambar 2. Lidar Livox dengan DJI Matrice 300 RTK

Data yang dihasilkan dari akuisisi data LiDAR yaitu data dalam bentuk point cloudPoint cloud merupakan kumpulan titik yang mewakili bentuk atau fitur tiga dimensi (3D). Setiap titik memiliki koordinat X, Y, dan Z. Ketika terdapat banyak kumpulan point cloud yang disatukan, maka point cloud tersebut akan membentuk suatu permukaan atau objek dalam bentuk 3D. Sehingga topografi dari area yang disurvei dapat langsung terlihat.

Gambar 3. Point Cloud Tergeoreferensi

LiDAR dapat memperoleh data di bawah kanopi pohon. Hal ini lah yang menjadi keunggulan LiDAR dibandingkan dengan fotogrametri dan pemetaan menggunakan citra satelit. Meskipun tidak semua data di bawah kanopi pohon dapat diperoleh, tetapi data tersebut dapat dijadikan sampel titik permukaan tanah di daerah yang berpohon tersebut. Hal ini karena LiDAR menggunakan sinar laser, sehingga selama masih ada celah cahaya yang bisa menembus ke bawah kanopi pohon, maka data LiDAR dapat diperoleh.

Gambar 4. Data ground dibawah pohon rimbun yang terambil oleh LiDAR.

Data point cloud dapat digunakan untuk membuat model tiga dimensi permukaan bumi (3D), seperti digital terrain model (DTM), digital surface model (DSM), dan normalized digital surface model (NDSM). Namun, sebelumnya point cloud harus diklasifikasikan menjadi ground point dan non-ground point terlebih dahulu. Ground point adalah point cloud yang membentuk permukaan bumi, tanpa objek-objek diatasnya seperti vegetasi, rumah, dll. Sedangkan non-ground point adalah point cloud yang membentuk objek-objek diatas permukaan bumi, seperti vegetasi, rumah, dll. Ground point ini akan digunakan untuk membuat DTM, sedangkan non-ground point akan digunakan untuk membentuk DSM dan NDSM. Selain itu, DEM yang dihasilkan pun dapat digunakan lagi untuk membuat garis kontur.

Digital Terrain Model (DTM) merupakan penyajian persebaran titik diskrit yang merepresentasikan distribusi spatial elevation permukaan yang berubah-ubah dengan referensi datum tertentu. DTM menyajikan permukaan bumi tanpa menampilkan fitur vegetasi, bangunan, dan struktur buatan manusia yang lainnya.

Gambar 5. Digital Terrain Model (DTM).

Digital Surface Model (DSM) adalah model permukaan bumi yang meluputi fitur alami maupun buatan manusia, misalnya gedung, vegetasi, dan pepohonan. DSM juga merupakan model elevasi topografis permukaan bumi yang memberi batas acuan yang benar secara geometris. DSM menggambarkan puncak fitur yang terdapat di atas bare earth.

Gambar 6. Digital Surface Model.

Normalized Digital Surface Model (NDSM) adalah penyajian model elevasi objek pada permukaan datar. Model ini diperoleh dari perbedaan antara DSM dan DEM. NDSM dihitung dengan cara mengurangkan DSM dengan DEM. Penghitungan ini akan didapatkan tinggi objek yang ada di atas permukaan tanah.

Gambar 7. Normalized Digital Surface Model (NDSM).

Garis kontur adalah garis khayal pada peta yang meghubungkan titik-titik dengan ketinggian yang sama. Garis kontur disajikan di atas peta untuk memperlihatkan naik turunnya keadaan permukaan tanah, juga untuk memberikan informasi slope (kemiringan tanah), irisan profil memanjam permukaan tanah terhadap jalur proyek, dan perhitungan galian serta timbunan (cut and fill) permukaan tanah.

Gambar 8. Garis Kontur 0.5 m.

Teknologi LiDAR yang menghasilkan output dengan akurasi data yang cukup akurat dan presisi, menjadikan teknologi ini mulai banyak digunakan. Berikut adalah aplikasi LiDAR dalam beberapa bidang:

  • Pemodelan Banjir

Dalam pemodelan banjir, LiDAR berperan dalam membentuk digital terrain model (DTM). DTM yang dihasilkan dari LiDAR memiliki kualitas data dan resolusi spasial yang lebih baik dibandingkan dengan citra satelit. DTM ini berfungsi untuk membentuk model geometri sungai yang akan digunakan pada tahapan simulasi banjir.

  • Mitigasi dan Pemantauan Tanah Longsor

Pada pemantauan tanah longsor, pengambilan data LiDAR dilakukan secara berkala dalam selang waktu tertentu. Pergerakan tanah dapat dipantau dari perubahan data yang didapatkan. Pemantauan tanah longsor menggunakan LiDAR akan menghasilkan model tiga dimensi dari lereng yang diamati.

  • Pemetaan Kawasan Hutan

Sinar laser yang dipancarkan oleh LiDAR dapat menembus celah-celah kecil pada kanopi pohon. Hal ini menjadikan LiDAR dapat merekam data di bawah kanopi pohon. Sehingga, dengan menggunakan LiDAR dapat dihasilkan DEM pada kawasan hutan. DEM dalam pemetaan kawasan hutan digunakan untuk menentukan zonasi bahaya kebakaran hutan.

  • Survei Pertambangan

Pada survei pertambangan LiDAR digunakan untuk memantau kemiringan lereng, menghitung volum stock pile, dan melakukan cut and fill.

  • Deteksi Bahaya Pada Jalur Transmisi Listrik

Output LiDAR yang dapat dikembangkan untuk kepentingan PLN yaitu point cloud tergeoreferensi, DTM, dan kontur. Point cloud dapat digunakan untuk analisis bahaya objek-objek pada jalur di sekitar kabel listrik dan SUTET atau SUTT. DTM dan kontur dapat digunakan untuk perencanaan desain pembuatan jalur listrik.

Gambar 9. Rincian Detail Dari Daftar Indikasi Bahaya (Kritis) Hasil Analisis.

  • Perencanaan Pembangunan Perumahan.

Data Lidar dapat memberikan data kontur sampai dengan 1:1.000 atau rentan 0,5m. Perencanaan “cut and fill” dapat di rencanakan dengan baik sehingga biaya untuk pematangan lahan bisa di optimalkan dari aset tanah yang ada. Perencanaan untuk infrastruktur kawasan seperti jalan dan drainase juga bisa bersamaan dilakukan. Selain itu DTM hasil dari data LiDAR dapat digunakan untuk analisis hidrologi di area perumahan yang dibangun.

  • Pemetaan Geohazard

DTM hasil dari pengolahan data LiDAR dapat digunakan untuk mengetahui besar kemiringan lereng (slope) dan arah pergerakan lereng (aspect). Data slope dan aspect selanjutnya dapat digunakan untuk analisis arah pergerakan tanah.

  • Inventarisasi Pohon

Inventarisasi pohon dapat dilakukan dengan survei lidar dengan kondisi area yang disurvei memiliki pohon dengan jenis, umur, dan jarak antar pohon yang sama. Analisis ini menggunakan point cloud dan data NDSM dari output LiDAR. Hasil analisis yang didapatkan yaitu jumlah, tinggi, dan diameter crown pohon.
